水质多参数在线监测仪-实时监测远程控制

应用范围

多参数水质在线监测仪是一款通用型在线监测仪，可连接各自模拟电极、数字电极和多参数电极，实时显示测量值和电极状态，广泛应用于地表水、市政污水、工业废水、污水处理、自来水厂、工业过程、水产养殖等行业。

仪器部件及系统描述

多参数水质在线监测仪界面简洁、操作简单，非专业人员也能快速使用。

仪表机壳尺寸图

便捷的水路安装接口，一个进水口、一个出水口，使用快速连接方式，或定制其它连接方式。

根据现场需求，可同时接入多个电极进行测量。

多种有线输出方式：6路模拟量+1路RS485。

DTU无线传输模式，可上传至云平台。

按照需求可以定制客户需求的配置。

测量因子

pH、ORP、溶解氧、电导率、余氯、二氧化氯、总氯、浊度、温度、流量、离子类、氨氮、硝氮及其他定制

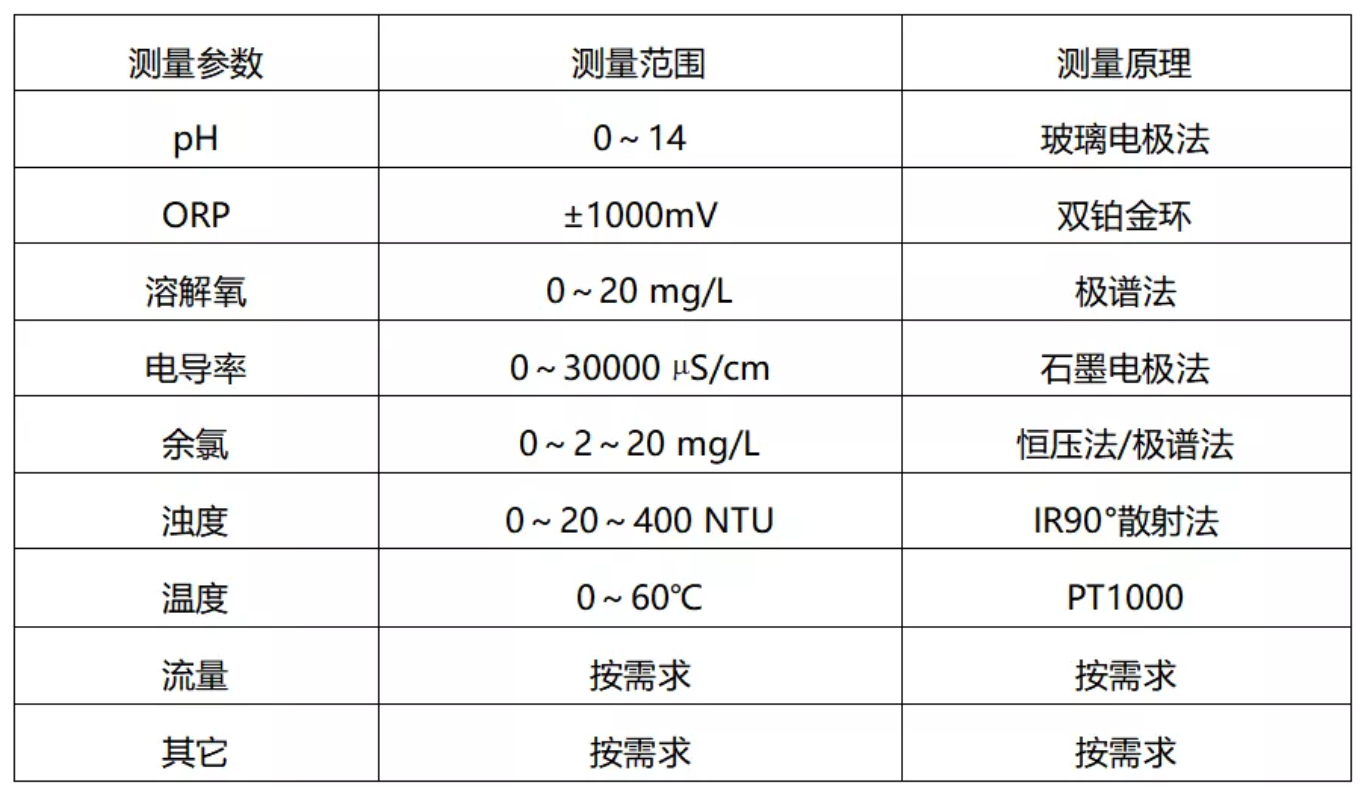

测量范围及原理

产品参数

显示屏：7" TFT触摸屏，LED背光，

800X480分辨率，154X

86mm显示窗口。

输 出：6路隔离式4～20mA电流

输出 ；3路常开触点继电

器输出 。

数字通讯：RS485，标配标准Modbus

RTU通讯协议。

外形尺寸：1470*500*400mm或定制

防护等级：IP54防护等级，室内安装；

或定制IP65室外安装。

环境要求：温度0～50℃；10~90%RH

电源：100~240 V AC，50 Hz±10%

20Wmax。

产品安装

电源供给：

标配单相交流电：100~240VAC ,2A，电源频率：50Hz±10%,应有良好接地。

选配直流供电：9~32VDC，20Wmax。建议选用带稳压功能的电源模块供电；太阳能系统应用建议选用双蓄电池DC24V供电；

环境要求：

仪表防护等级IP54，适合室内安装使用；

避免强电磁场干扰；

避免强腐蚀性气体；

避免晃动、摔击；

避免阳光长时间直射仪器。

日常维护与保养

定期清洗：

电极在使用过程中不可避免出现：参考渗出界面的污染与堵塞；测量电极表面污染与覆盖；从而带来测量上的误差；需要定期清洗电极以消除误差，清洗频率由现场环境及实际使用效果来定。

1、 pH电极的清洗

测量电极表面受污染可能使电极响应时间加长，可用皂液揩去污物，然后浸入饱和氯化钾溶液24h 后继续使用。污染严重时，可用5％盐酸溶液浸5 分钟，立即用水冲洗干净，然后浸入饱和氯化钾溶液一昼夜后继续使用。

2、 电导率电极的清洗

可以用含有洗涤剂的温水清洗电极上有机成分污垢，也可以用酒精清洗；钙、镁沉淀物可选用10%柠檬酸清洗；只能用化学方法清洗，机械清洗时会破坏镀在电极表面的镀层。

3、 溶解氧、浊度的清洗

用清水冲洗电极头部，不可用化学药剂或物理方法清洗电极。

定期矫正：

电极在使用中会因各种污染元素以及自身的漂移性带来误差，需要定期校正以消除误差。

校正周期：不同的应用校正要求各不相同；

一般工业废水建议每15~30天校正一次；

一般地表水监控建议每30-60天校正一次。
